AX3000 WIFI6 4GE WIFI 2CATV 2POTTE 2USB ONU produkverskaffer
Oorsig
4G+WIFI+2CATV+2POTs+2USB is 'n breëbandtoegangstoestel wat spesiaal ontwerp is om aan die behoeftes van vaste netwerkoperateurs vir FTTH en triple play dienste te voldoen.
4G+WIFI+2CATV+2POTs+2USB is gebaseer op 'n hoëprestasieskyfieoplossing, ondersteun XPON-dubbelmodustegnologie (EPON en GPON), verskaf draergraad FTTH-toepassingsdatadienste en ondersteun OAM/OMCI-bestuur.
4G+WIFI+2CATV+2POTs+2USB ondersteun laag 2/laag 3-funksies soos IEEE802.11b/g/n/ac/ax WiFi 6-tegnologie, met 4x4 MIMO, met 'n maksimum snelheid van tot 3000Mbps.
4G+WIFI+2CATV+2POTs+2USB voldoen ten volle aan tegniese regulasies soos ITU-T G.984.x en IEEE802.3ah.
4G+WIFI+2CATV+2POT’s+2USB is ontwerp deur ZTE-skyfiestel ZX279128S.
Produkkenmerk en modellys
| ONU Model | CX62242Z28S | CX61242Z28S | CX62142Z28S | CX61142Z28S |
| Kenmerk |  4G
| 4G
| 4G
| 4G
|
| ONU Model | CX62042Z28S | CX61042Z28S | CX60242Z28S | CX60142Z28S |
| Kenmerk | 4G
| 4G
| 4G
| 4G
|
| ONU Model | CX60042Z28S | |||
| 4G
|
Kenmerk
> OndersteuningsDubbele modus (kan toegang verkryGPON/EPON OLT).
>Voldoen aan GPON G.984/G.988-standaard en IEEE802.3ah.
> Ondersteun CATV-koppelvlak vir videodiens en afstandbeheer deur Major OLT
> Ondersteun SIP-protokol vir VoIP-diens
> Geïntegreerde lyntoetsing wat voldoen aan GR-909 op POTS
> Ondersteun 802.11 b/g/n/ac/ax, 802.11ac WIFI6(4x4 MIMO) funksie en veelvuldige SSID
> Ondersteun NAT, Firewall-funksie.
> Ondersteun vloei- en stormbeheer, lusdetectie, poortaanstuur en lusdetectie
> Ondersteun poortmodus van VLAN-konfigurasie
> Ondersteun LAN IP- en DHCP-bedienerkonfigurasie
> Ondersteun TR069 Remote Configuration en WEB Management
> Ondersteun Roete PPPOE/IPOE/DHCP/Static IP en Bridge gemengde modus
> Ondersteun IPv4/IPv6 dubbele stapel
> Ondersteun IGMP deursigtig / snooping / proxy
> OndersteuningACL en SNMP om datapakketfilter buigsaam op te stel
> Versoenbaar met gewilde OLT (HW, ZTE, FiberHome, VSOL ...)
Spesifikasie
| Tegniese item | Besonderhede |
| PON koppelvlak | 1 G/EPON-poort (EPON PX20+ en GPON Klas B+) Stroomop: 1310nm;Stroomaf: 1490nm enkelmodus，SC/APC-aansluiting Ontvangs sensitiwiteit: ≤-28dBm Transmissie van optiese krag: 0~+4dBm Oorlading optiese krag: -3dBm(EPON) of -8dBm(GPON) Transmissieafstand: 20KM |
| LAN-koppelvlak | 4 x 10/100/1000 Mbps outo-aanpasbare Ethernet-koppelvlakke Vol/Half, RJ45-aansluiting |
| USB-koppelvlak | Stamdard USB2.0、Stamdard USB3.0 |
| WIFI-koppelvlak | Voldoen aan IEEE802.11b/g/n/ac/ax 2.4GHz Bedryfsfrekwensie: 2.400-2.483GHz 5.0GHz Bedryfsfrekwensie: 5.150-5.825GHz Ondersteun 4*4MIMO, 5dBi eksterne antenna, koers tot 1800Gbps Ondersteuning: veelvuldige SSID TX-krag: 11n--22dBm/11ac--24dBm |
| CATV-koppelvlak | 2xRF, optiese krag: +2~-15dBm Optiese weerkaatsingsverlies: ≥45dB Optiese ontvangsgolflengte: 1550±10nm RF frekwensie reeks: 47~1000MHz, RF uitset impedansie: 75Ω RF-uitsetvlak: ≥ 80dBuV(-7dBm optiese insette） AGC-reeks: +2~-7dBm/-4~-13dBm/-5~-14dBm MER: ≥32dB (-14dBm optiese insette),＞35(-10dBm) |
| POTS Port | 2×POTS RJ11 Connector |
| LED | 17 LED,:PWR、LOS\PON、INTERNET、LAN1、LAN2、LAN3、LAN4、2.4G,、5G、WPS、USB2.0/USB3.0、FXS1/FXS2、Normaal 1(CATV1)/Normaal 2(CATV2) |
| Druk knoppie | 3, vir funksie van krag aan/af, terugstel, WPS |
| Bedryfstoestand | Temperatuur: 0℃～+50℃ Humiditeit: 10%～90%(nie-kondenserend） |
| Bergingstoestand | Temperatuur: -40 ℃～+60℃ Humiditeit: 10%～90%(nie-kondenserend） |
| Kragtoevoer | DC 12V/1,5A |
| Kragverbruik | <18W |
| Netto gewig | <0,4 kg |
Paneelligte en Inleiding
| Vlieënier Lamp | Status | Beskrywing |
| WIFI | On | Die WIFI-koppelvlak is op. |
| Knipper | Die WIFI-koppelvlak stuur of/en ontvang data (ACT). | |
| Af | Die WIFI-koppelvlak is af. | |
| WPS | Knipper | Die WIFI-koppelvlak is besig om 'n verbinding veilig te vestig. |
| Af | Die WIFI-koppelvlak vestig nie 'n veilige verbinding nie. | |
| PWR | On | Die toestel is aangeskakel. |
| Af | Die toestel is afgeskakel. | |
| LOS | Knipper | Die toestel doseer nie optiese seine nieof met lae seine. |
| Af | Die toestel het optiese sein ontvang. | |
| PON | On | Die toestel het by die PON-stelsel geregistreer. |
| Knipper | Die toestel registreer die PON-stelsel. | |
| Af | Die toestelregistrasie is verkeerd. | |
| LAN1~LAN4 | On | Poort (LANx) is behoorlik gekoppel (LINK). |
| Knipper | Poort (LANx) stuur of/en ontvang data (ACT). | |
| Af | Poort (LANx) verbinding uitsondering of nie gekoppel nie. | |
| FXS | On | Telefoon het by die SIP-bediener geregistreer. |
| Knipper | Telefoon het geregistreer en data-oordrag (ACT). | |
| Af | Telefoonregistrasie is verkeerd. | |
| Normaal (KATV) | On | Invoer optiese krag is tussen -15dBm en2dBm |
| Af | Inset optiese krag is hoër as2dBm of minder as -15dBm |

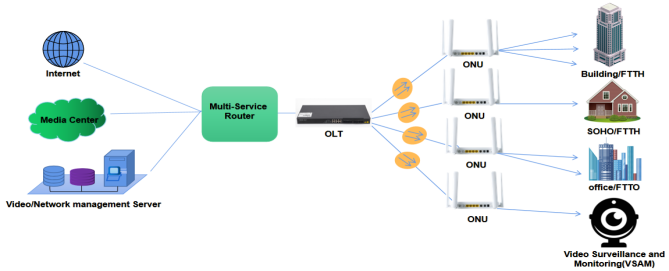

Toepassing
● Tipiese oplossing: FTTO(Kantoor), FTTB(Gebou)、FTTH(Tuis)
● Tipiese diens: Breëband internettoegang, IPTV, VOD, videobewaking, CATV, VoIP ens.

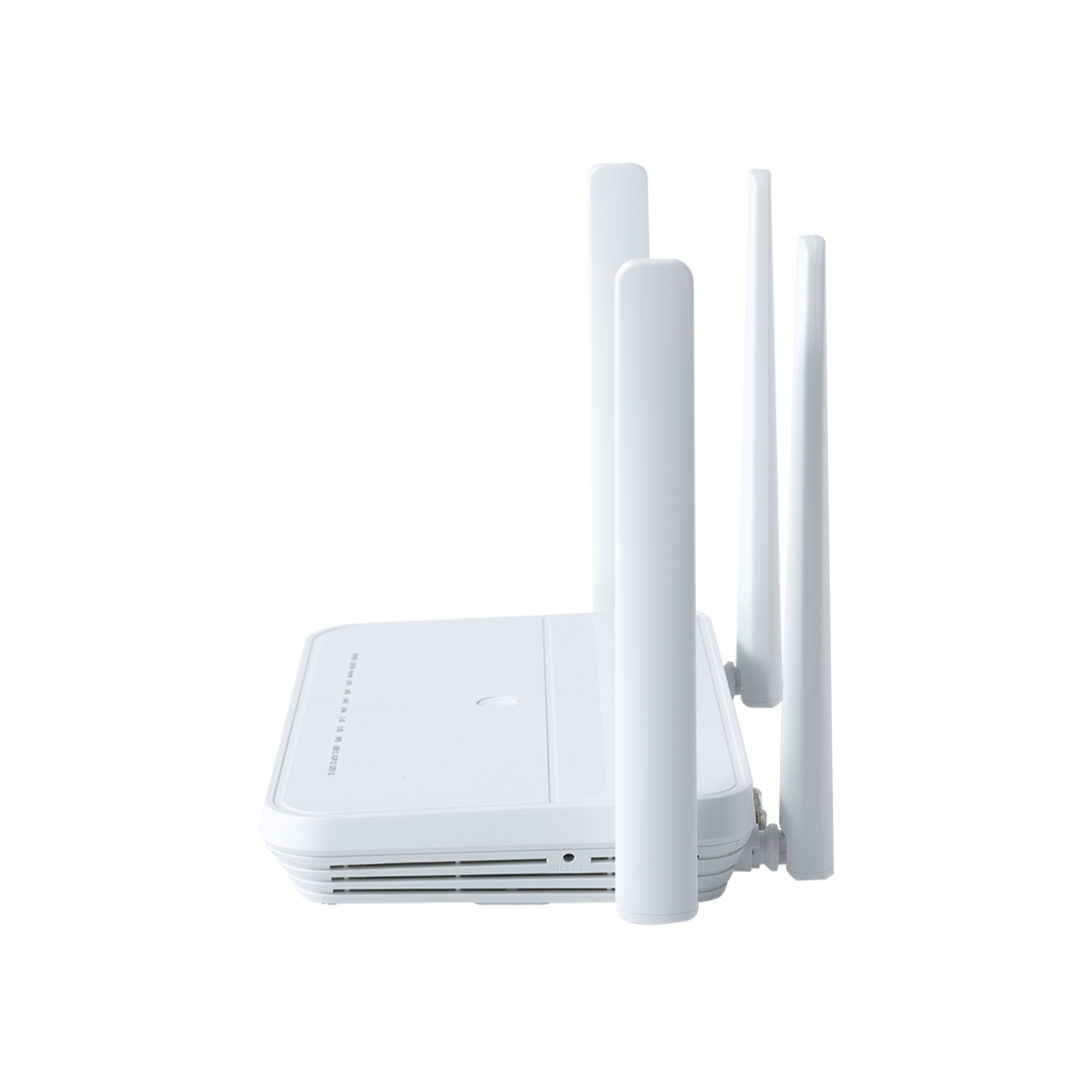

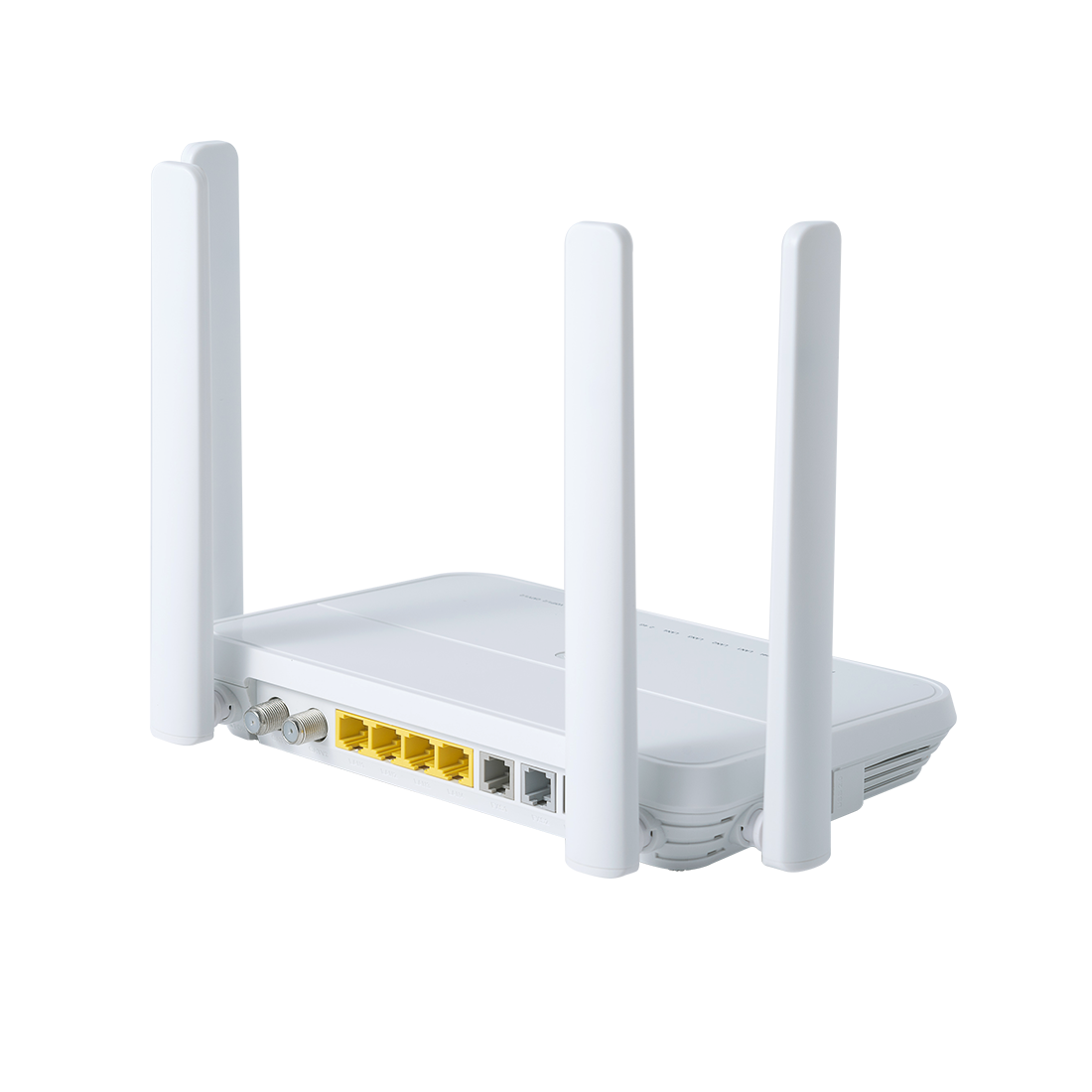

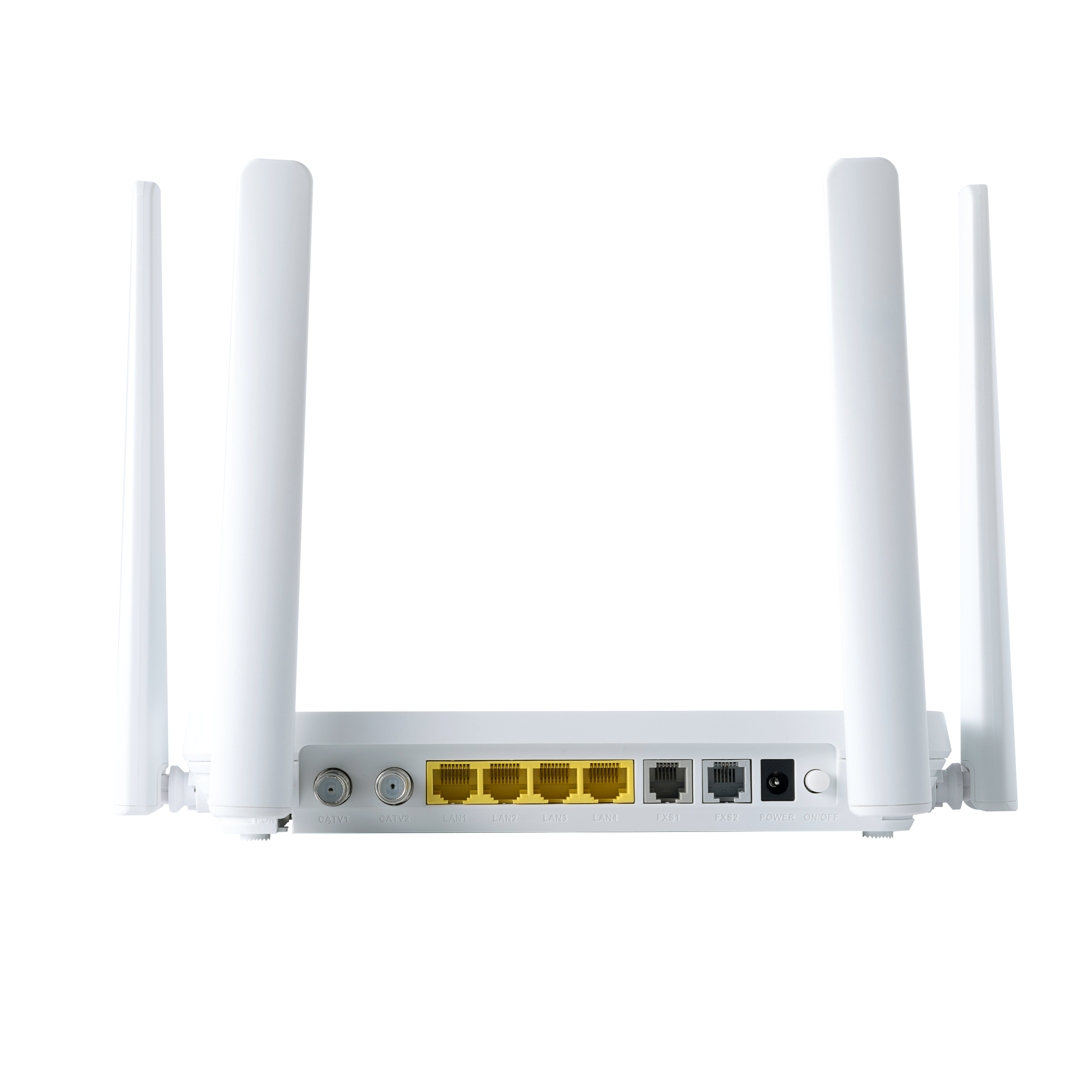

Produkvoorkoms
Bestelling van inligting
| Produk Naam | Produk Model | Beskrywings |
| AX3000 WIFI6 4GE+WIFI+2CATV+2POTTE+2USB ONU | CX62242Z28S | 4*10/100/1000Mnetwerkpoort; 2 CATA-poorte；2 POTS-poorte；2 USB-poorte；eksterne kragtoevoeradapter |
Gereelde vrae
V1: Wat is die netwerktegnologie wat deur XPON ONU dubbelband WIFI 2.4/5.8G gebruik word?
A1: XPON ONU dubbelband WIFI 2.4/5.8G neem 4×4 MIMO draadlose netwerktegnologie aan.
V2: Watter verbindingsopsies het XPON ONU dubbelband WIFI 2.4/5.8G?
A2: XPON ONU dubbelband WIFI 2.4/5.8G kan koppel aan CATV-poort, kabel-TV-koppelvlakvideodiens, en OLT kan ONU op afstand beheer.Dit het ook 'n USB-koppelvlak om ONU-data te lees.
V3: Aan watter standaard voldoen XPON ONU dual-band WIFI 2.4/5.8G?
A3: XPON ONU dubbelband WIFI 2.4/5.8G voldoen aan GPON G.984/G988 en IEEE802.3ah en ander standaarde.
V4: Is XPON ONU dubbelband WIFI 2.4/5.8G versoenbaar met die gewilde OLT sentrale kantoor?
A4: Ja, XPON ONU dual-band WIFI 2.4/5.8G is versoenbaar met gewilde OLT sentrale kantoor.
V5: Wat is die verskillende poortfunksies van XPON ONU dubbelband WIFI 2.4/5.8G?
A5: Die ETH WAN-poort kan as 'n router gebruik word, die LAN1-poort kan as 'n opskakelpoort gebruik word, en ander poorte kan as die huidige skakelpoort gebruik word om aan die terminale te koppel.
